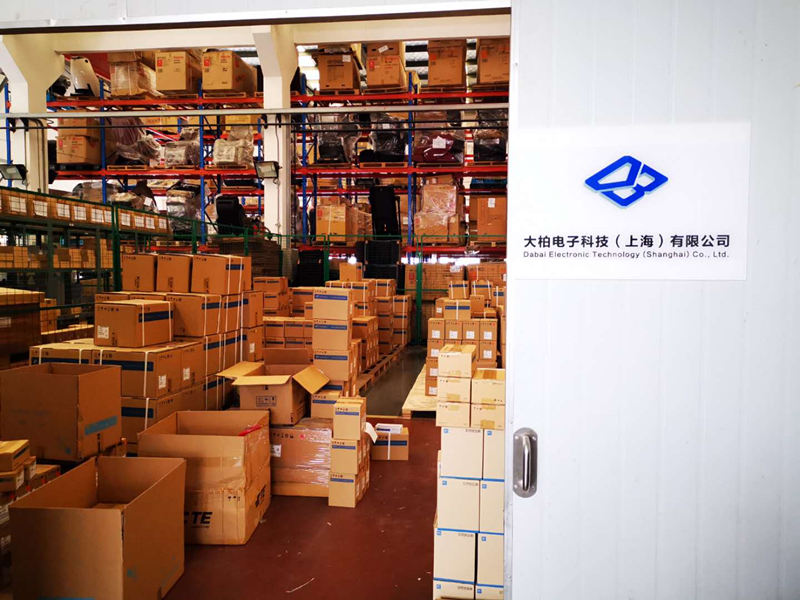

        歡迎光臨大柏電子科技(上海)有限公司
        西門子S7-300系列PLC
        西門子S7-300系列PLC
        詳情

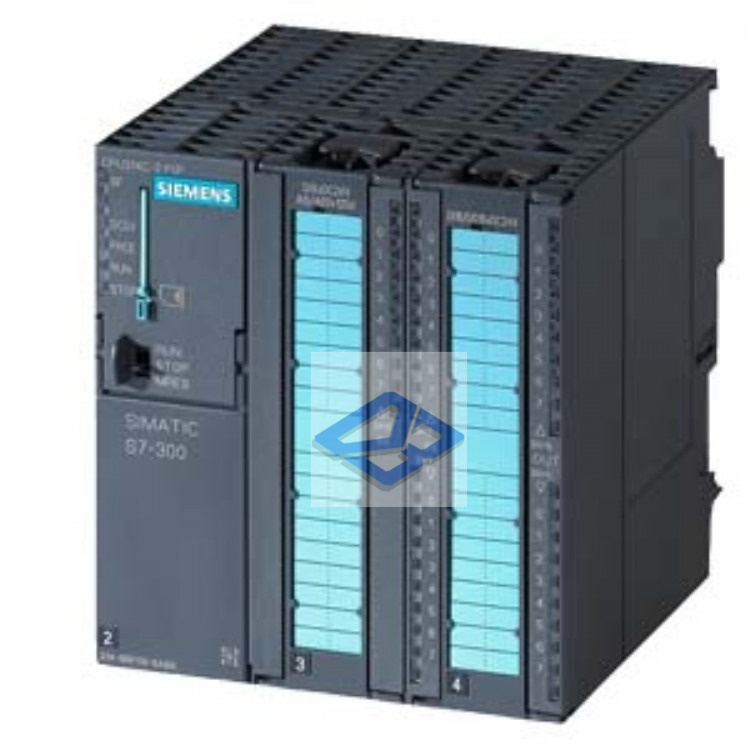

        西門子S7-300系列PLC

        S7-300

        SIMATIC S7-300 是模塊化的微型 PLC 系統,可滿足中、低端的性能要求。

        模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

        SIMATIC S7-300 的應用領域包括:

        • 特殊機械,

        • 紡織機械,

        • 包裝機械,

        • 一般機械設備制造,

        • 控制器制造,

        • 機床制造,

        • 安裝系統,

        • 電氣與電子工業及相關產業。

        多種性能等級的 CPU,具有用戶友好功能的全系列模塊,可允許用戶根據不同的應用選取相應模塊。任務擴展時,可通過使用附加模塊隨時對控制器進行升級。

        SIMATIC S7-300 是一個通用的控制器:

        • 具有高電磁兼容性和抗震性,可最大限度地用于工業領域。

        S7-300F

        SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制,因此不會(huì )對人身、環境造成損害。

        S7-300F 滿足下列安全要求:

        • 要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801

        • 安全要求等級 SIL 1 - SIL 3 符合 IEC 61508

        • 類別 1 - 4 符合 EN 954-1

        另外,標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創(chuàng )建一個全集成的控制系統,在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。

        設計


        S7-300

        一般步驟

        S7-300自動化系統采用模塊化設計。它擁有豐富的模塊,且這些模塊均可以獨立地組合使用。

        一個系統包含下列組件:

        • CPU:
          不同的 CPU 可用于不同的性能范圍,包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。

        • 用于數字量和模擬量輸入/輸出的信號模塊 (SM)。

        • 用于連接總線和點對點連接的通信處理器 (CP)。

        • 用于高速計數、定位(開環/閉環)及 PID 控制的功能模塊(FM)。

        根據要求,也可使用下列模塊:

        • 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。

        • 接口模塊 (IM),用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
          通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU),SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行,并且無需風扇。

        • SIPLUS 模塊可用于擴展的環境條件:
          適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺,在防護等級為 IP20 機柜內使用時,可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。

        設計

        簡單的結構使得 S7-300 使用靈活且易于維護:

        • 安裝模塊:
          只需簡單地將模塊掛在安裝導軌上,轉動到位然后鎖緊螺釘。

        • 集成的背板總線:
          背板總線集成到模塊里。模塊通過總線連接器相連,總線連接器插在外殼的背面。

        • 模塊采用機械編碼,更換極為容易:
          更換模塊時,必須擰下模塊的固定螺釘。按下閉鎖機構,可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。

        • 現場證明可靠的連接:
          對于信號模塊,可以使用螺釘型、彈簧型或絕緣刺破型前連接器。

        • TOP 連接:
          為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。

        • 規定的安裝深度:
          所有的連接和連接器都在模塊上的凹槽內,并有前蓋保護。因此,所有模塊應有明確的安裝深度。

        • 無插槽規則:
          信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

        擴展

        若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時,則可對 S7-300(除 CPU 312 和 CPU 312C 外)進行擴展:

        • 中央控制器和3個擴展機架最多可連接32個模塊:
          總共可將 3 個擴展裝置(EU)連接到中央控制器(CC)。每個 CC/EU 可以連接八個模塊。

        • 通過接口模板連接:
          每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中,并自動處理與擴展裝置的通信。

          • 通過 IM 365 擴展:
            1 個擴展裝置最遠擴展距離為 1 米;電源電壓也通過擴展裝置提供。

          • 通過 IM 360/361 擴展:
            3 個擴展裝置, CC 與 EU 之間以及 EU 與 EU 之間的最遠距離為 10m。

        • 單獨安裝:
          對于單獨的 CC/EU,也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離:長達 10m。

        • 靈活的安裝選項:
          CC/EU 既可以水平安裝,也可以垂直安裝。這樣可以最大限度滿足空間要求。

        通信

        S7-300 具有不同的通信接口:

        • 連接 AS-Interface、PROFIBUS 和 PROFINET/工業以太網總線系統的通信處理器。

        • 用于點到點連接的通信處理器

        • 多點接口 (MPI), 集成在 CPU 中;
          是一種經濟有效的方案,可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統。

        PROFIBUS DP進行過程通信

        SIMATIC S7-300 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 主站/從站接口的 CPU,可構建一個高速的分布式自動化系統,并且使得操作大大簡化。

        從用戶的角度來看,PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別(相同的組態,編址及編程)。

        以下設備可作為主站連接:

        • SIMATIC S7-300
          (通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)

        • SIMATIC S7-400
          (通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)

        • SIMATIC C7
          (通過帶 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP)

        • SIMATIC S5-115U/H、S5-135U 和 S5-155U/H,帶IM 308

        • SIMATIC 505

        出于性能原因,每條線路上連接的主站不得超過 2 個。

        以下設備可作為從站連接:

        • ET 200 分布式 I/O 設備

        • S7-300,通過 CP 342-5

        • CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP and CPU 319-3 PN/DP

        • C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636

        • 現場設備

        雖然帶有 STEP 7 的編程器/PC 或 OP 是總線上的主站,但是只使用 MPI 功能,另外通過 PROFIBUS DP 也可部分提供 OP 功能。

        通過 PROFINET IO 進行過程通信

        SIMATIC S7-300 通過通信處理器或通過配備集成 PROFINET 接口的 CPU 連接到 PROFINET IO 總線系統。通過帶有 PROFIBUS 接口的 CPU,可構建一個高速的分布式自動化系統,并且使得操作大大簡化。

        從用戶的角度來看,PROFINET IO 上的分布式I/O處理與集中式I/O處理沒有區別(相同的組態,編址及編程)。

        可將下列設備作為 IO 控制器進行連接:

        • SIMATIC S7-300
          (使用配備 PROFINET 接口或 PROFINET CP 的 CPU)

        • SIMATIC ET 200
          (使用配備 PROFINET 接口的 CPU)

        • SIMATIC S7-400
          (使用配備 PROFINET 接口或 PROFINET CP 的 CPU)

        可將下列設備作為 IO 設備進行連接:

        • ET 200 分布式 I/O 設備

        • ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU

        • SIMATIC S7-300
          (使用配備 PROFINET 接口或 PROFINET CP 的 CPU)

        • 現場設備

        通過 AS-Interface 進行過程通信

        S7-300 所配備的通信處理器 (CP 342-2) 適用于通過 AS-Interface 總線連接現場設備(AS-Interface 從站)。

        更多信息,請參見通信處理器。

        通過 CP 或集成接口(點對點)進行數據通信

        通過 CP 340/CP 341 通信處理器或 CPU 313C-2 PtP 或 CPU 314C-2 PtP 的集成接口,可經濟有效地建立點到點連接。有三種物理傳輸介質支持不同的通信協議:

        • 20 mA (TTY)(僅 CP 340/CP 341)

        • RS 232C/V.24(僅 CP 340/CP 341)

        • RS 422/RS 485

        可以連接以下設備:

        • SIMATIC S7、SIMATIC S5 自動化系統和其他公司的系統

        • 打印機

        • 機器人控制

        • 掃描器,條碼閱讀器,等

        特殊功能塊包括在通信功能手冊的供貨范圍之內。

        使用多點接口 (MPI) 進行數據通信

        MPI(多點接口)是集成在 SIMATIC S7-300 CPU 上的通信接口。它可用于簡單的網絡(luò )任務。

        • MPI 可以同時連接多個配有 STEP 7 的編程器/PC、HMI 系統(OP/OS)、S7-300 和 S7-400。

        • 全局數據:
          “全局數據通信”服務可以在聯網的 CPU 間周期性地進行數據交換。 一個 S7-300 CPU 可與多達 4 個數據包交換數據,每個數據包含有 22 字節數據,可同時有 16 個 CPU 參與數據交換(使用 STEP 7 V4.x)。
          例如,可以允許一個 CPU 訪問另一個 CPU 的輸入/輸出。只可通過 MPI 接口進行全局數據通信。

        • 內部通信總線(C-bus):
          CPU 的 MPI 直接連接到 S7-300 的 C 總線。因此,可以通過 MPI 從編程器直接找到與 C 總線連接的 FM/CP 模塊的地址。

        • 功能強大的通信技術:

          • 多達 32 個 MPI 節點。

          • 使用 SIMATIC S7-300/-400 的 S7 基本通信的每個 CPU 有多個通信接口。

          • 使用編程器/PC、SIMATIC HMI 系統和 SIMATIC S7-300/400 的 S7 通信的每個 CPU 有多個通信接口。

          • 數據傳輸速率 187.5 kbit/s 或 12 Mbit/s

        • 靈活的組態選項:
          可靠的組件用于建立 MPI 通信: PROFIBUS 和“分布式 I/O”系列的總線電纜、總線連接器和 RS 485 中繼器。使用這些組件,可以根據需求實現設計的最優化調整。例如,任意兩個MPI節點之間最多可以開啟10個中繼器,以橋接更大的距離。

        •
